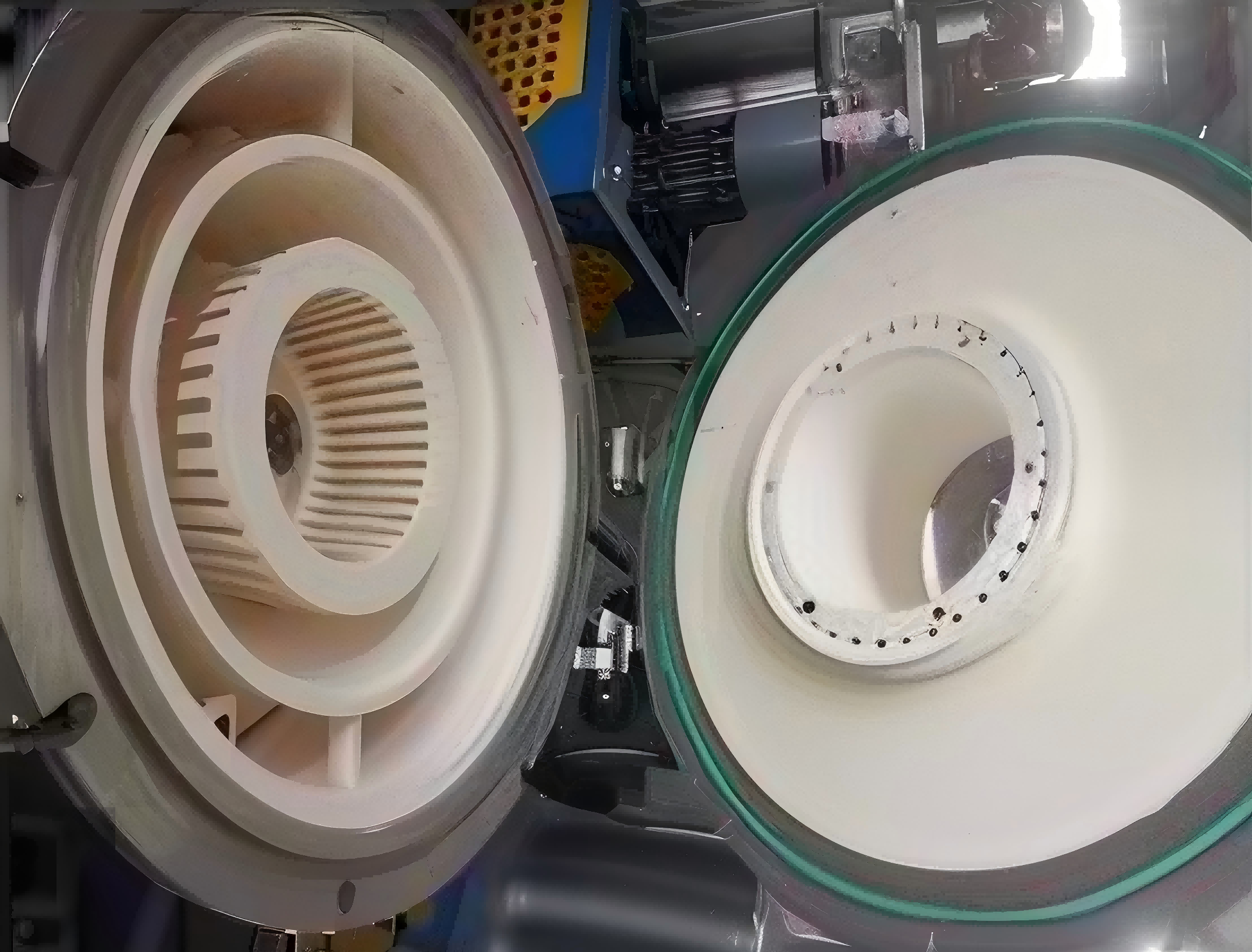

竹粉汽爆工序：解锁高端竹粉量产的“隐形核心”
汽爆是竹粉深加工的高端核心工艺，区别于常规物理粉碎，通过高温高压瞬时泄压重塑竹材微观结构，是稳定量产2000目以上超细高端竹粉的必备前置工序。
一、物理化学机制：细胞壁解构与纤维素重组
汽爆通过高温高压保压+毫秒级泄压的可控爆破方式，从组分、氢键、纤维形态、表面结构四个维度同步改性竹材，全面提升竹粉品质。
（一）类酸性水解与热降解
180-220°C工况下，蒸汽渗入竹材细胞壁，选择性水解溶出半纤维素，木质素仅软化保留。该过程将竹粉纤维素占比从56.94%提升至75.49%，纯化基材组分。
（二）氢键重构与纤维素重排
高温高压打破纤维素原始氢键并生成新氢键，瞬时泄压定型重组结构，纤维素结晶度由40.49%提升至56.8%，显著提升竹粉机械强度与高分子界面结合能力。
（三）机械爆破与纤维定向分离
蒸汽快速释压产生定向冲击力，沿竹材微裂纹纵向解离纤维，规避横向断裂。汽爆后纤维完整性大幅提升：数均长度+19.7%（0.356 mm→0.426 mm），重均长度+26.4%（0.458 mm→0.579 mm），为高性能复合材料提供优质长纤维原料。
（四）表面拓扑结构优化
汽爆碳化竹粉表面有机质，同时形成微观微孔与沟壑，比表面积大幅提升。竹粉吸湿率由80%降至15%，有效解决吸潮团聚问题，界面相容性显著改善。
二、工艺参数优化：高精度协同控制体系
汽爆成品性能高度依赖四大核心参数的协同匹配，参数容错率极低，微小波动即可造成性能大幅衰减。
（一）固液比：渗透与爆破平衡
最优配比为2:1，可实现蒸汽全域渗透、均匀爆破；配比＜1.5:1时物料密实、渗透不足、解离不充分；配比＞2.5:1时物料松散、能量分散、纤维素易断裂损伤。
（二）爆破压力：定向撕裂精准控制
2.2 MPa为最优工况，纤维解离充分且损伤率≤3%；压力＜1.8 MPa时爆破能量不足、纤维束残留多、纯度偏低；压力＞3.0 MPa时能量过载，纤维素聚合度下降、力学性能劣化。
（三）温时耦合：热力学精准调控
180-200°C、4分钟维压为最佳工艺区间，可平衡半纤维素降解与纤维完整性，细纤维得率最高（39.07%）；温度超200°C或维压超6分钟，会导致木质素过度降解，破坏纤维结构稳定性。
（四）参数协同效应
最优组合为2.2 MPa、180°C、4分钟短时保压，可实现纤维素含量提升18.55%、纤维长度提升19.7%，木质素含量基本稳定，综合性能最优。参数敏感度极高，压力单独提升0.2 MPa即可导致纤维损伤率上升50%。
三、设备设计要点：工艺工程化落地标准
高端汽爆工艺需依托专用定制设备，核心部件的材质、结构与控制精度，决定量产稳定性与成品一致性。
（一）压力容器设计
反应器采用316L不锈钢主体+碳化硅耐磨涂层，2.2 MPa工况壁厚≥10 mm，符合ASME标准；圆柱+5°-8°锥形结构保障蒸汽均匀分布；配置2.4 MPa反拱爆破片与氮气抑爆系统，泄压速度≤10 ms，安全稳定性高。
（二）高精度温控系统
采用双层夹套+螺旋冷却结构，控温精度±1.5°C，稳定覆盖180-220°C工艺区间；螺旋布管消除局部过热，避免纤维素热降解不均，保障批次性能一致。
（三）毫秒级泄压系统
采用抗腐蚀、抗负压反拱爆破片，泄压响应≤10 ms，保障纤维定向撕裂；压力控制误差±3%，优于国标±5%，精准匹配工艺爆破需求。
（四）全流程设备匹配
产能按「汽爆产能×1.2=粉碎机进料速率」匹配，规避堵塞；出料经气流干燥将湿度严控≤5%，防止团聚；出料与干燥机落差≥3 m，重力输送保护纤维完整。
四、高端应用价值：竹粉高附加值产业化
汽爆改性彻底改变竹粉基础性能，摆脱传统低端填充用途，广泛应用于新能源、生物医药、高端复合材料等高精领域。
（一）新能源电池隔膜
汽爆竹粉具备可控微孔结构与高热稳定性，适配锂电池隔膜工况：孔径可控0.05-0.2 μm，热分解温度＞220°C，闭孔温度130-140°C；抗拉强度10.78 MPa、穿刺强度≥300 gf，安全性能优异；相较传统PP/PE隔膜降本30%，绿色可降解。
（二）生物医药载体
改性竹粉比表面积达10-20 m²/g，药物吸附容量321.3 mg/g，优于常规活性炭；经改性后符合ISO 10993生物安全标准，无细胞毒性；多级孔隙可实现药物可控缓释，生物医药级产品附加值为普通原料的80-120倍，单价可达16万元/吨。
（三）高端生物复合材料
汽爆将竹纤维宽度由26 μm降至17.2 μm（-33.8%），长径比大幅优化；表面粗糙化结合木质素非极性特性，显著提升塑料界面结合力。与PBAT复合后，抗拉强度+31%、抗弯强度+24%，且可减少30%混炼助剂用量，实现提质降本。
五、技术创新趋势：智能化与绿色集成升级
竹粉汽爆技术正由单一工艺加工，向智能可控、节能高效、多技术集成的闭环制造体系迭代升级。
（一）智能数字化控制
依托热力学模型与机器学习算法，根据原料特性自适应匹配最优工艺参数；搭载在线监测系统，实时监控温压、泄压参数，实现全流程数字化精准管控，保障批次稳定性。
（二）节能绿色生产
配套余热回收系统，能源利用率提升30%；连续化生产替代间歇式工艺，产能提升50%以上；优化反应器结构，单位处理能耗降至120 kWh/吨，实现低碳量产。
（三）多技术集成融合
汽爆耦合碱处理可进一步纯化纤维，纤维素纯度可达63.59%；集成偶联剂、等离子体表面改性技术，实现工序一体化；构建全闭环生产体系，实现竹资源极致高效利用。
六、结论
汽爆是高端竹粉量产的核心隐形技术，通过精准解构竹材结构、优化纤维形貌与组分，配合高精度参数协同与专用设备体系，实现竹粉从低端原料到高端新材料的品质跃迁。
该技术是竹资源高值化利用的核心产业引擎，深度契合“以竹代塑”与双碳政策，推动传统竹产业向高端、绿色、智能化新材料产业转型升级。
